Начать продавать на Deal.by
Корзина
19 отзывов
Строительное оборудование в Минске
Информация для покупателя

ООО "ВКЛ-трейд"

Республика Беларусь, г. Минск, Бетонный проезд 13, каб. 27

Дата регистрации в Торговом реестре/Реестре бытовых услуг: Не подлежит занесению в реестр

Номер в Торговом реестре/Реестре бытовых услуг: Не подлежит занесению в реестр, Республика Беларусь

УНП: 192825675

Регистрационный орган: Минский горисполком

Дата регистрации компании: 07.10.2019

Местонахождение книги замечаний и предложений: Бетонный проезд 13, к. 27, 220036

Режим работы:

ДеньВремя работы
Понедельник09:00-18:00
Вторник09:00-18:00
Среда09:00-18:00
Четверг09:00-18:00
Пятница09:00-18:00
СубботаВыходной
ВоскресеньеВыходной
Контакты
+375 (29) 556-65-24
ООО "ВКЛ-трейд"
Владислав
Бетонный проезд 13, к. 27, 220036, Минск, Беларусь
profokras@inbox.ru+375295566524+375295566524
  • Instagramtimet_zao
Наличие документов
Знак Наличие документов означает, что компания загрузила свидетельство о государственной регистрации для подтверждения своего юридического статуса компании или индивидуального предпринимателя.
+375 (29) 556-65-24

Полусухая стяжка или наливной пол? Кнауф меняет правила игры!

Полусухая стяжка или наливной пол? Кнауф меняет правила игры!

С помощью гипсового вяжущего возможно создание следующих видов стяжек:

1. Выравнивающая стяжка толщиной от 30 до 150 мм на разделительном слое из полиэтиленовой плёнки толщиной не менее 150 мкм.

2. Выравнивающая стяжка толщиной от 35 до 150 мм на изолирующем слое из теплоизоляционных материалов и толщиной от 40 до 150 мм на изолирующем шумоизоляционном слое из минераловатных плит.

Применяется при необходимости повышения тепло- и шумоизолирующих свойств перекрытия, а также для снижения уровня ударного шума. Кроме того, позволяет при необходимости поднять уровень пола до проектного значения. В качестве изолирующего слоя рекомендуется применять изоляционные материалы на основе вспененного полистирола, например КНАУФ Терм ПОЛPRO, КНАУФ Терм ПЕРИМЕТР.

3. Выравнивающая стяжка с системами обогреваемых полов. Толщина стяжки рассчитывается из условия минимальной высоты стяжки над нагревательным элементом не менее 35 мм. При этом не рекомендуется превышать общую толщину стяжки в 60 мм. Это позволит избежать увеличения расхода энергии на прогрев стяжки и теплопотерь.

Приготовление растворной смеси

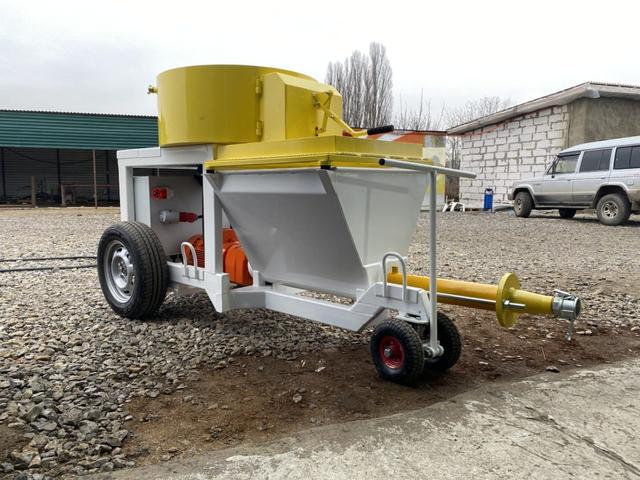

Для приготовления и подачи растворной смеси рекомендуется применять растворные смесители и насосы, специально разработанные и адаптированные для данного вида полов, например PFT, GRAND, Putzmeister, Lasparsan и др. Максимальная длина шлангов устанавливается согласно техническим характеристикам завода изготовителя растворонасосов. Вяжущее КНАУФ перемешать в бункере растворонасоса с чистой водой и песком исходя из следующего соотношения: 1 кг Вяжущего: 1 кг песка: 0,36-0,5 л воды.

ВАЖНО!

Оптимальная консистенция растворной смеси устанавливается регулированием расхода воды и определяется с помощью контрольной емкости (мерного цилиндра) объемом 1,4 л (h – 180 мм, ∅ – 100 мм) на ровной невпитывающей поверхности путем определения диаметра пятна расплыва, которое должно находиться в пределах 52-58 см. Проба производится через 2 минуты после затворения сухой смеси водой. В качестве измерительного цилиндра может быть использован отрезок трубы с внутренним диаметром 110 мм и длиной 150 мм.

Соотношение песка и Вяжущего может быть изменено в соответствии с требованием заказчика или исполнителя работ для получения различных прочностных характеристик готовой стяжки.

Соотношение Вяжущего/песка Расчётная прочность при сжатии, МПа
50/50 Более 15
60/40 Более 20

ВАЖНО!

Для приготовления раствора необходимо использовать песок первого класса без глины и сторонних включений, модуль крупности Мк 1,5-2,5 (фракция 0-5). Влажность песка не должна превышать 5 %. Температура воды для замешивания должна находиться в пределах от +5 °С до +30 °С. Время перемешивания одного замеса должно составлять не менее 1 минуты.

Деформационные швы

Стяжка на основе Вяжущего по сравнению с цементными стяжками практически не меняет своих линейных размеров в процессе набора прочности и во время эксплуатации. Расширение во время схватывания составляет около 0,1 мм/м, поэтому наливной пол можно укладывать на больших площадях без деформационных швов. При этом деформационные швы устраиваются в местах конструктивных швов здания и в дверных проемах. В стяжках с системами обогреваемых полов необходимо устройство дополнительных деформационных швов, если диагональ помещения составляет более 10 метров. Также необходимо разделять деформационными швами тепловые контуры, если они работают раздельно. Профессиональное оформление швов (деформационных, краевых) и стыков (с другими стяжками, при перепаде высот и т. д.) можно выполнить при помощи специальных профилей и лент, комплектно поставляемых предприятиями группы КНАУФ. Тип изделия подбирается в зависимости от вида стыка и высоты стяжки. Для этого профили со специальными лентами устанавливаются до заливки пола. Допускается делать деформационные швы после заливки пола. Для этого на следующий день стяжка прорезается на глубину от 1/4 до 1/3 ее толщины. Ширина шва должна быть не менее 5 мм. После этого шов заполняется нетвердеющими герметиками.

Расход материалов

Расход растворной смеси на 1 м2 при толщине слоя 100 мм без учёта потерь.

Материал Ед. измерения Количество - Растворная смесь 18 кг

Одного мешка Вяжущего КНАУФ (30 кг) хватает на приготовление ≈ 75 кг растворной смеси.

Технические характеристики

■ Насыпная плотность: 800-900 кг/м3

■ Плотность сухой стяжки: 1800-2000 кг/м3

■ Время переработки раствора: ~ 60 минут (после этого подвижность (самонивелирование) растворной смеси снижаются)

■ Прочность при сжатии (зависит от соотношения Вяжущего/песка и воды):

▪ 50/50: ≥ 15 МПа

▪ 60/40: ≥ 20 МПа

(проверка прочности при сжатии производится по ГОСТ 58276)

■ Прочность при изгибе: ≥ 4 МПа

■ Коэффициент теплопроводности: 0,993 Вт/м•°С

■ Возможность ходить по полу: ~ через 6 часов

Упаковка и хранение

Вяжущее КНАУФ фасуется в бумажные мешки по 30 кг. Мешки хранить в сухом помещении на деревянных поддонах. Материал из поврежденных мешков использовать в первую очередь. Срок хранения в неповрежденной упаковке – 6 месяцев с даты изготовления.



Другие статьи
